数控磨床修整器机构的故障维修

日期:2019/11/16类型:行业动态

由于磨床厂家制造的磨床,精密磨床,工具磨床,平面磨床等数控磨床的特殊机构,为了保证砂轮的锋利,大部分磨床厂家制造的磨床,精密磨床,工具磨床,平面磨床等数控磨床都安装有砂轮修整器。

对于磨床厂家制造的磨床,精密磨床,工具磨床,平面磨床等数控磨床一般都使用金刚石滚轮对砂轮进行修整,金刚石滚 轮已加工成固定形状c用金刚石滚轮通常有两种方式,一种为金刚石 滚轮不动,每次修整砂轮,带动砂轮主轴的伺服轴向金刚石滚轮靠 近,并进给固定数值,把砂轮的直径修整到一定尺寸,数控系统把修 整下去的尺寸补偿后,进行下一个工件磨削;另一种方式砂轮不动, 带动金刚石滚轮的伺服轴进给,对砂轮进行修整,同样在磨削下一个 工件时,磨床厂家制造的磨床,精密磨床,工具磨床,平面磨床等数控磨床数控系统也要补偿修整后的砂轮尺寸。

另外还有一种成型修整,金刚石笔由双轴插补控制,可以把砂轮 修整成任意形状。

例如:磨床厂家制造的磨床,精密磨床,工具磨床,平面磨床等数控磨床磨轮修整器旋转速度慢。

数控系统:西门子810M系统。

故障现象:这台磨床厂家制造的磨床,精密磨床,工具磨床,平面磨床等数控磨床一次出现故障,在修整砂轮时发现,金刚石 滚轮旋转速度慢。

故障分析与检查:根据机床工作原理,金刚石滚轮的旋转是通过 液压马达带动的,如下图所示,液压马达受电磁阀4SOL5控制, 而电磁阀是受PLC输出Q45控制的,利用系统的DIAGNOSIS功能, 检査PLC輸岀Q4.5的状态为“】”,没有问题,检査电磁阀得电也没 有问题,因此怀疑液压系统可能有问题,对液压系统进行检査,发现 压力过低。

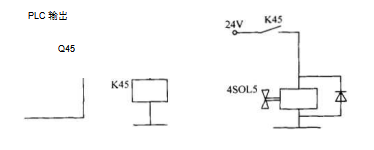

磨轮修整器旋转控制原理图

数控磨床

故障处理:对液压系统进行调整后,机床恢复正常工作。
