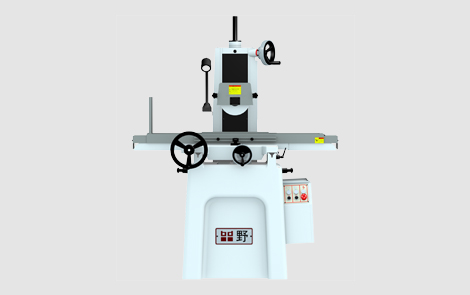

618平面磨床的导轨设计
618平面磨床床身上纵向轨道面有多个，包括两个山面、两个平面和两侧的下压板面，对这种618平面磨床床身的磨削，目前都是利用618平面磨床分别对各面进行磨削。现有的618平面磨床导轨磨床包括床身，在床身上方安装有可沿床身可纵向移动的工作台，618平面磨床工作台接动力机构，在控制装置和动力机构的驱动下工作台可在床身上纵向移动，固定在工作台上的工件随之动作。
一般618平面磨床床身两侧有立柱，在两个立柱上方连接有横梁，横梁上装有可上下移动的磨头，工作台带动工件的移动与磨头上下移动及磨头上磨削砂轮的转动相配合可对床身导轨面进行磨削。这种结构的磨床由于是单个导轨面磨削，导致磨削加工速度慢，各导轨面之间误差大，被加工工件的精度不高。
618平面磨床床身上面安装有工作台，工作台可相对于618平面磨床床身纵向移动，工作台连接动力机构，动力机构接数控装置，数控装置及动力机构可驱动工作台沿床身纵向移动，从而带动工作台上的工件(被加工的床身)移动。在618平面磨床床身的一侧固定设置有右立柱，另一侧固定设置有左立柱，在右立柱和左立柱的上方固定连接有横梁，形成龙门式框架结构。直线导轨共四组，滑板通过直线导轨安装在横梁上，各直线导轨为上下竖直设置。在横梁上方中间位置固定安装有蜗轮蜗杆式升降驱动机构，滑板中间部位安装有升降丝母，升降驱动机构上的输出丝杆与丝母相配，升降驱动机构可驱动滑板相对于横梁上下移动。在滑板上水平方向加工有巨型导轨，通过该巨型导轨安装有位于右侧的右上磨头体和位于左侧的左上磨头体，右上磨头体上的右上砂轮和左上磨头体上的左上砂轮均向内侧相对设置，形成对称结构。
