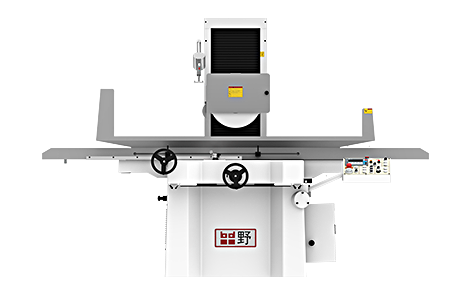

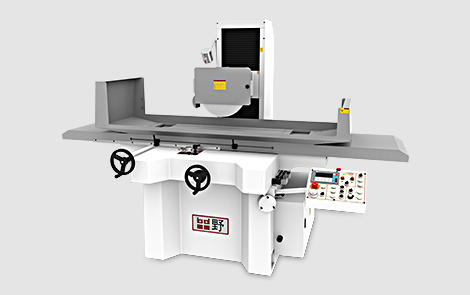

杭州平野机械有限公司 PSG-5010AHD-平面磨床加工机床参数表 | |||||
| |||||
| 序号 | 规格 | 项目 | 单位 | PSG-5010AHD | |
| 1 | 能力 | 工作台工作面积 | mm | 1000×500 | |
| 工作台左右最大移动量 | mm | 1160 | |||
| 工作台前后最大移动量 | mm | 540 | |||
| 工作台面至主轴中心最大距离 | mm | 585 | |||
| 工作台最大承载重量 | kgs | 900 | |||
| 2 | 工作台 | 工作台T型槽 | mm×N | 16×3 | |
| 工作台速度 | m/min | 5-25 | |||
| 工作台导轨 | 一V一平 | ||||
| 前后手轮进给 | 1格 | mm | 0.02 | ||
| 1圈 | mm | 4 | |||
| 前后自动进给 | mm | 0.1～8 | |||
| 前后快速移动 | 50HZ | mm | 700 | ||
| 60HZ | mm | 800 | |||
| 3 | 砂轮 | 砂轮尺寸 | mm | ф355×20～50×127 | |
| 主轴转速 | 50HZ | R.P.M | 1500 | ||
| 60HZ | R.P.M | 1800 | |||
| 4 | 上下结构 | 上下手轮进给 | 1格 | mm | 0.001～0.02 |
| 1圈 | mm | 0.1～2 | |||
| 自动进给量 | mm | 最小0.001 | |||
| 上下快速移动量 | mm/min | / | |||
| 5 | 马达 | 主轴马达 | HXP | 7.5×4 | |
| 上下驱动马达 | W | 750 | |||
| 油压马达 | HXP | 3×6 | |||
| 前后马达 | W | 80W | |||
| 冲水马达 | HXP | 1/8×2 | |||
| 6 | 尺寸 | 机器高度 | mm | 1993 | |
| 占地面积 | mm | 4140×2330 | |||
| 净重 | kgs | 4230 | |||
| 毛重 | kgs | 5230 | |||
