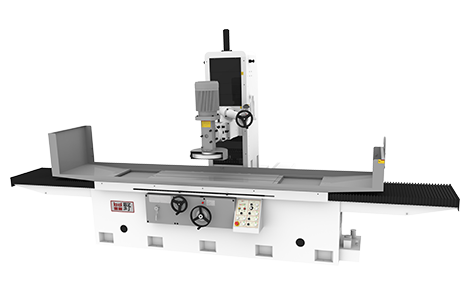

杭州平野机械有限公司 杭州自动磨床PSG-7015HV大机床参数表 | ||||||
| ||||||
| 序号 | 规格 | 项目 | 单位 | PSG-7015HV | ||
| 1 | 能力 | 工作台工作面积 | mm | 1500x700 | ||
| 工作台左右最大移动量 | mm | 1600 | ||||
| 工作台前后最大移动量 | mm | 750 | ||||
| 工作台面至主轴中心最大距离(卧轴) | mm | 900 | ||||
| 工作台面至主轴砂轮中心最大距离(立轴) | mm | 690 | ||||
| 工作台最大承载重量 | kgs | 1500 | ||||
| 2 | 工作台 | 工作台T型槽 | mm×N | 16×3 | ||
| 工作台速度 | m/min | 7-25 | ||||
| 工作台导轨 | 一V一平 | |||||
| 前后手轮进给 | 1格 | mm | 0.02 | |||
| 1圈 | mm | 5 | ||||
| 前后自动进给 | mm | 0.5～12 | ||||
| 前后快速移动 | 50HZ | mm | 1250 | |||
| 60HZ | mm | 1500 | ||||
| 3 | 砂轮 | 砂轮尺寸(卧轴) | mm | ф355×20～50×ф127 | ||
| 砂轮尺寸(立轴) | mm | ф355×20～40×ф127 | ||||
| 碗型砂轮尺寸(立轴)(特殊配备) | mm | ф150×6～20×ф32 | ||||
| 主轴转速(卧轴) | 50HZ | R.P.M | 1450 | |||
| 60HZ | R.P.M | 1740 | ||||
| 主轴转速(立轴) | 50HZ | 4极 | R.P.M | 1440 | ||
| 2极 | R.P.M | 2895 | ||||
| 4 | 上下结构 | 上下手轮进给 | 1格 | mm | 0.002 | |
| 1圈 | mm | 0.5 | ||||
| 自动进给量 | mm | / | ||||
| 上下快速移动量 | mm/min | 250 | ||||
| 5 | 马达 | 主轴马达(卧轴) | HXP | 10×4 | ||
| 主轴马达(立轴) | KW | 7.5 | ||||
| 上下驱动马达 | HXP | 1/2×4 | ||||
| 油压马达 | HXP | 7.5×6 | ||||
| 前后马达 | HXP | 1/4×6 | ||||
| 吸尘马达 | HXP | / | ||||
| 冲水马达 | W | 180 | ||||
| 6 | 尺寸 | 机器高度 | mm | 3180 | ||
| 占地面积 | mm | 5366×2850 | ||||
| 净重 | kgs | 7400 | ||||
| 毛重 | kgs | 8400 | ||||
